德国富林泰克Flintec PC1称重传感器知识

富林泰克Flintec安装面与安装底座应保持水平，不偏斜；安装面底座要牢固并保持一定的厚度；安装称重传感器，选用公司规定等级的高强度螺栓进行紧固；严禁电缆线在多称重传感器称量系统中，随意加长或剪短某一部分电缆；称重传感器安装时，严禁采用电焊方式。

德国富林泰克Flintec PC1称重传感器描述

覆盖量程广，7.5kg~200kg

不锈钢结构

环境保护等级 IP67(7.5kg~10kg 为 IP65)

最大秤台尺寸 600 X 600 mm

配套的安装底片

认证：

OIML 认证：C3、C3 MI6、C4 （Y＝10 000）

NTEP 精度1/4500，III级 （7.5kg~75kg）

ATEX 防爆认证 可适用于区域 0, 1, 2, 20, 21以及22

FM 防爆认证

可选：

C3、C3 MI6、C4 （Y＝15 000）

M10 安装线缆 （仅用于50 kg, 75 kg以及100 kg）

产品重量：

量程（kg）7.5~100   200

重量（kg）   1.2         1.6

德国富林泰克Flintec PC1称重传感器参数

 最大量程(= Emax) kg  7.5 /10 / 15 / 30 / 50 / 75 / 100 / 200

  精度等级   According OIML R60 (GP) C3 C3 MI 6 C4

  灵敏度输出 mV/V 2 ± 0.1

  最大平台尺寸 mm 350x350 for 7.5 - 15 kg

450x450 for 30 - 75 kg

600x600 for 100 - 200 kg

  传感器材料 Stainless steel 17-4 PH (1.4548)

  密封性 胶封

  防护等级 DIN 40.050 IP 67*

Test certificate according OIML R60 available (PTB)

德国富林泰克Flintec PC1称重传感器应用

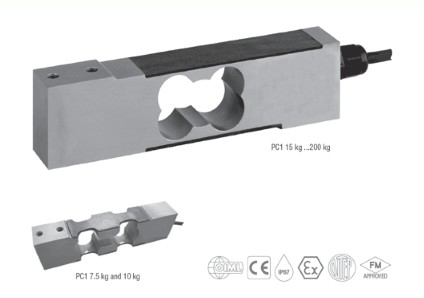

PC1为不锈钢单点式传感器

采用改良的胶封工艺，适用于工业环境

广泛用于台秤、平台秤等设备
